Pilot Helmet

Siemens NX’te modellenip KeyShot’ta render edilen, katlanır vizörlü ve oksijen maskeli bir pilot kaskı konsepti.

Rol3D modelleme, render

TürKonsept tasarım

Yıl2020

AraçlarSiemens NX, KeyShot

01 · Konsept

Kabuk, vizör ve maske tek bir sistem

Bu çalışmada bir pilot kaskını üç ana parçanın birlikte çalıştığı bir sistem olarak ele aldım: dış kabuk, üzerine katlanan füme vizör ve kayışlarla bağlanan oksijen maskesi.

Model Siemens NX’te kuruldu; KeyShot’ta kabuğa mat, dokulu yeşil boya, vizöre yarı saydam füme ve maskeye parlak siyah malzeme verildi. Malzeme farkı, parçaların nerede birleştiğini görünür kılıyor.

02 · Detaylar

Malzeme ve birleşim noktaları

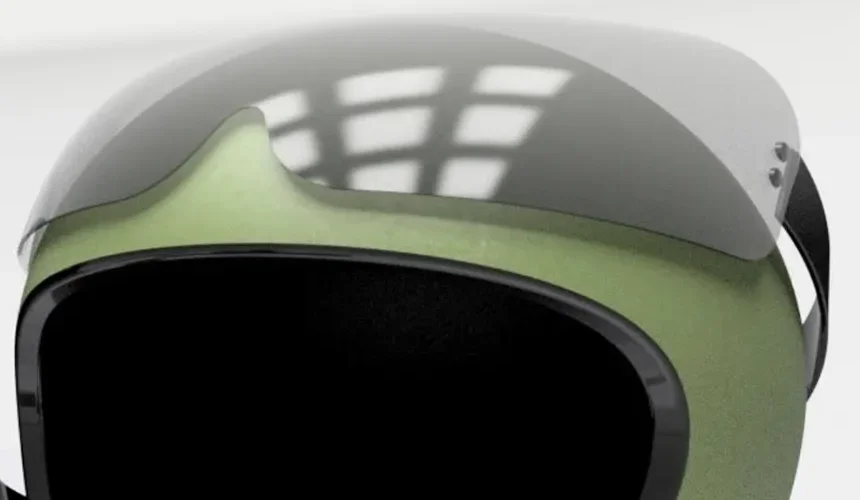

Pilot kaskının füme vizörü ve yeşil kabuğu — Vizör: kabuğun üstüne oturan, yanlardan menteşeli füme vizör ve ortadaki yükselti.

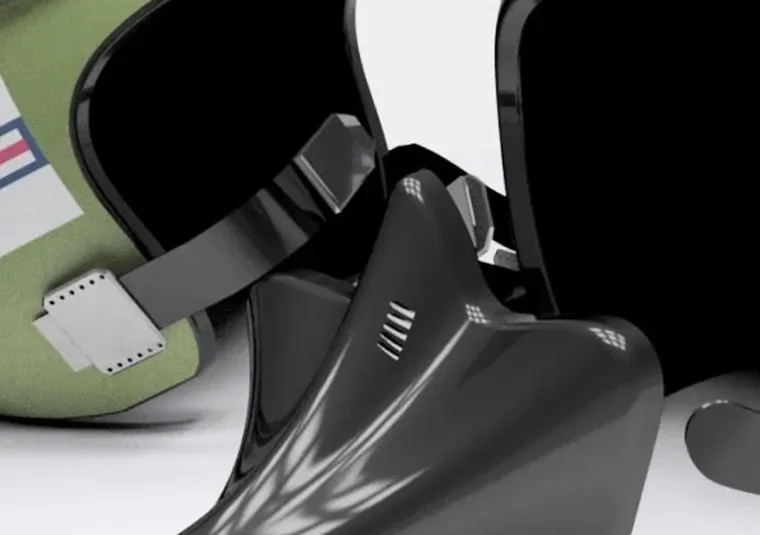

Pilot kaskının oksijen maskesi ve bağlantı kayışları — Maske ve kayışlar: parlak siyah maske, havalandırma yarıkları ve kabuğa bağlanan metal tokalar.

03 · Süreç

Eskizden render’a

01 Referans ve oran Kafa ölçüleri ve mevcut kask formları

02 Modelleme Siemens NX’te kabuk, vizör ve maske

03 Bağlantılar Menteşe, kayış ve toka detayları

04 Render KeyShot’ta dokulu boya, füme cam ve parlak plastik
